MiniPlex-3Wi-N2K

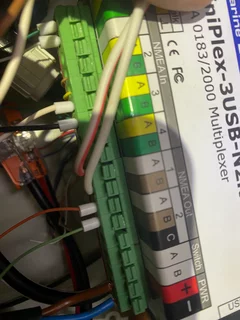

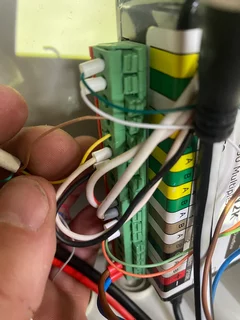

Da die Umsetzung und Verdrahtung nicht dokumentiert und in großen Teilen nicht nachvollziehbar ist, werden wir diese Baustelle mit der Zeit immer mal wieder angehen!

Beim MIniPlex-3Wi-N2K handelt es sich um einen NMEA 0183 Multiplexer sowie ein bidirektionales Gateway (NMEA 0183<=>NMEA2000).

Der Multiplexer besitzt 3 isolierte NMEA‑0183‑Eingänge, 2 NMEA‑0183‑Ausgänge, NMEA‑2000‑Gateway, USB (CDC), Wi‑Fi (Access‑Point + Client gleichzeitig), SeaTalk‑Unterstützung (Input 1), Routing/Filterung pro Satz, galvanische Isolation der NMEA‑0183‑Ports, Baudraten bis 115200.

Technische Daten:
- Eingänge: 3 x NMEA‑0183 (galvanisch isoliert; Input1 optional SeaTalk)
- Ausgänge: 2 x NMEA‑0183 (galvanisch isoliert)
- NMEA‑2000: Gateway-Funktion, Sichtbarkeit je NMEA‑0183‑Eingang als eigener Data Source (insg. 6 Quellen inklusive Ethernet/USB)
- USB: Seriell (NMEA‑0183), bidirektional
- Wi‑Fi: AP + Client gleichzeitig; NMEA‑0183 über TCP/UDP; bidirektional
- Stromversorgung: 9–35 V DC (bitte Handbuch prüfen für genauen Bereich und Absicherungsempfehlung)
- Baudraten: bis 115200 bps unterstützt
- Physische Schnittstellen: Schraubklemmen für NMEA‑0183, NMEA‑2000 Micro‑C, USB Typ B (oft), Wi‑Fi Antenne intern/extern je Ausführung
- Schutz: Galvanische Trennung der NMEA‑0183‑Leitungen gegen Masseprobleme

Im Bereich der NMEA0183 Netzwerke werden unterschiedliche Namenskonventionen verwendet.
Die Auflistung soll hier Klarheit bringen:

Ausgänge (NMEA-Out):
NMEA A - NMEA B
NMEA + - NMEA -
TX+ - TX-
Out+ - Out-
Out ve+ - Out ve-

Eingänge (NMEA-IN):
NMEA A - NMEA B
RX+ - RX-
In+ - In-
In ve+ - In ve-

In all diesen Fällen verbindet sich ein "+"-Terminal mit einem A-Terminal des MiniPlex-3 und ein "–"-Terminal verbindet sich an ein B-Terminal des MiniPlex-3.

ACHTUNG: Einige Geräte haben sogar NMEA + und NMEA – falsch gekennzeichnet. Hier kann die Polung problemlos und risikofrei getauscht werden, falls kein Signal empfangen wird.


NMEA0183-Inputs:
Die Standardkommunikationsgeschwindigkeit der NMEA 0183-Eingänge beträgt 4800 Baud.
Höhere Geschwindigkeiten bis 115200 Baud können ausgewählt werden.
Der NMEA-In-Port 1 stellt eine Besonderheit dar. Dieser Port kann entweder die Verbindung zu einem Sea-Talk Netz aufbauen oder eben als NMEA Inputport verwendet werden.
Port NMEA In1 des MiniPlex-3 kann vom NMEA- in den SeaTalk*-Modus geschaltet werden.
Somit wird NMEA In1 ein vollständig bidirektionaler SeaTalk-Port, der in der Lage ist, SeaTalk-Daten zu empfangen und zu übertragen. Dieser SeaTalk-Port kann mit einem bestehenden SeaTalk-Netzwerk verbunden werden.

NMEA0183-Outputs:
Die Standardkommunikationsgeschwindigkeit der NMEA 0183-Ausgänge beträgt 4800 Baud.
Höhere Geschwindigkeiten bis 115200 Baud können ausgewählt werden.

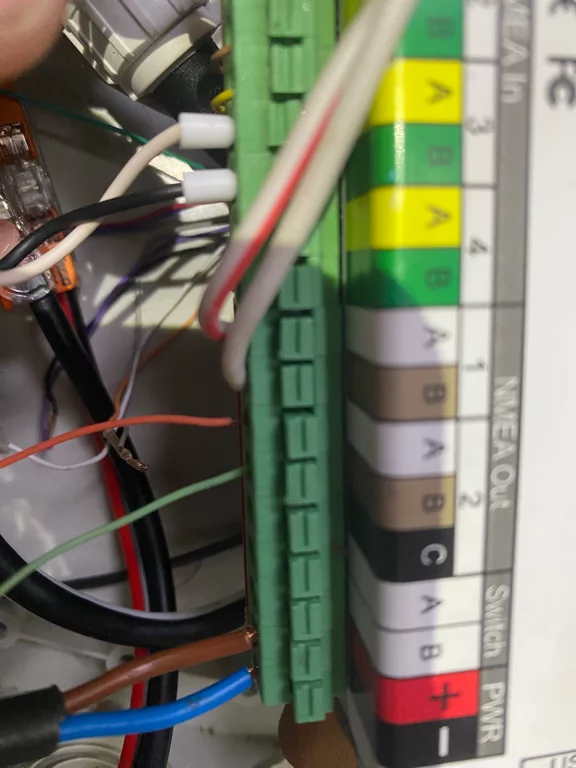

NMEA0183-Outputs 2 besitzt einen Weiteren Port (C). Dieses Terminal wird nicht für den Standard NMEA0183 verwendet, weshalb dieser freibleiben sollte.

Verschiedene Typen von NMEA 0183-Ports (NMEA/RS422 und RS232) können an die NMEA 0183-Ein- und Ausgänge des MiniPlex-3 angeschlossen werden.

LED-Indikatoren:
Grün (NMEA 2000): Diese LED blinkt, wenn ein NMEA2000-Datensatz empfangen wird.
Grün (NMEA 0183): Diese LED blinkt beim Empfang eines gültigen NMEA-Datensatzes. Während einer Firmware Update: Diese LED blinkt beim Empfang eines Firmware-Blocks.
Rot (Overflow): Diese LED blinkt bei einem NMEA-Ausgangspuffer-Überlauf und zeigt an, dass ein NMEA-Datensatz aufgrund von Bandbreitenbeschränkungen verloren gegangen ist.
Während des Starts leuchtet diese LED kurzzeitig, während der MiniPlex-3 prüft, ob eine Firmware geladen wird oder ob ein Firmwareupdate von MPXConfig3 initiiert wird.
Wenn eine Firmware gefunden wird, geht die LED aus. Wenn die LED weiterhin leuchtet, wurde keine Firmware gefunden. Während eines Firmware-Updates leuchtet diese LED. Nach Abschluss des Updates wird die LED ausgeschaltet.
Wenn die LED nach einem Firmware-Update-Fehler weiterhin leuchtet, zeigt das an, dass keine gültige Firmware validiert wurde.

Firmware-Updates:
Die Firmwaredateien können auf den PC heruntergeladen und über das Menü Datei > Update auf den MiniPlex-3 geladen werden.

MPXConfig3 enthält außerdem die MiniPlex-Firmware, die in der Anwendung eingebettet ist.
Diese Firmware ist die Minimal erforderliche Version, die mit dieser Version von MPXConfig3 kompatibel ist. Wenn MPXConfig3 sich mit dem MiniPlex verbindet, wird die aktuell geladene Firmware-Version abgefragt und vergleicht diese mit der Mindestversion. Wenn die Version im MiniPlex niedriger ist, wird ein Update automatisch gestartet.
Das Update kann auch über Menütools > Automatisches Update erzwungen werden. Firmware-Dateien enthalten immer eine vollständige Firmware-Version, die alle Updates der vorherigen enthält Versionen. Man muss also nicht versionstreu die Updates durchführen sondern kann mit dem Update auch Versionen überspringen.

Die geeignete Firmware kann man auf der Seite des Herstellers herunterladen: Firmware 3.36.0 (Stand 17.09.2025)
