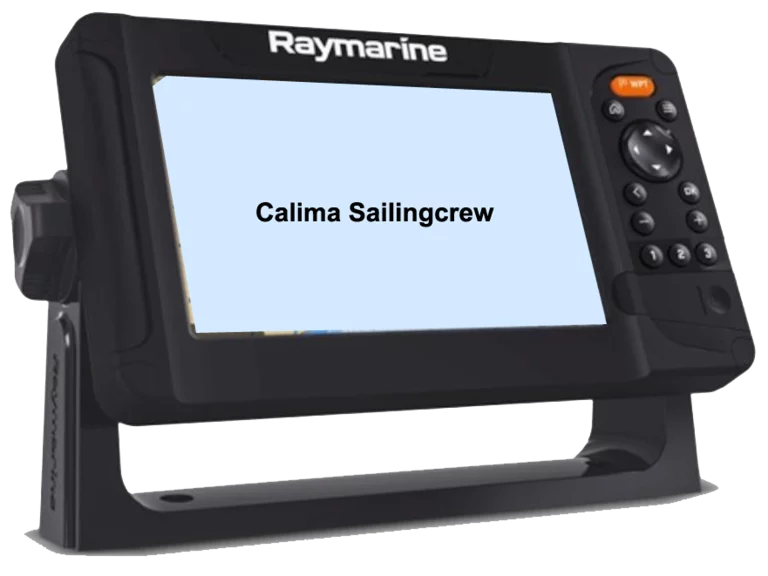

Raymarine Element 9S

Der Raymarine Element 9s dient uns als Plotter (auch wenn mit veralteten Karten) und zeigt uns alle möglichen relevanten Daten des Schiffes an.

Dieser wurde als mobile Variante umgebaut.
Somit können wir diesen 1. unter Deck verwenden (z.B. bei schlechtem Wetter) 2. Wind- und Wettergeschützt hinter der Sprayhood.
Angeschlossen wird das Gerät mittels eines Spannungsversorgungkabel und einem Signalkabel unter dem Niedergang ohne hier ein Hindernis darzustellen.
Die Stecker sind nun aus Metall und Verpolungssicher angebracht!

Abends oder wenn wir das Boot verlassen wird das gesamte "Bundle" dann unter Deck verstaut.
Dadurch sind wir sehr flexibel und haben immer alles gut im Blick!

Auf dem Plotter werden uns auch AIS Signale angezeigt.

Die eigentliche Navigation machen wir aber mittlerweile mit einem IPad, da hier die Karten immer aktuell sind und wir dadurch noch flexibler unterwegs sind.

Technische Daten des Raymarine Element 9s:
Höhe: 171 mm (6,73 Zoll)
Breite: 308,4 mm (12,14 Zoll)
Tiefe: 149,40 mm (5,88 Zoll)
Gewicht (nur Display): 1,3 kg (2,86 Pfund)
Größe (diagonal): 9,0 Zoll
Auflösung: WVGA 800 x 480
Seitenverhältnis: 5:3
Sichtwinkel (O / U / L / R): 50° / 70° / 70° / 70°
Typ: TN (Twisted Nematic)
Farbtiefe: 24-bit
Maximale Helligkeit: 1500 cd/m2
DC-Eingangsspannung: 8 bis 16 V DC (geschützt bis zu 32 V DC)
Stromverbrauch (ca. bei 12 V DC): 20 Watt
Nennnetzspannung: 12 V Gleichstrom
Datenanschlüsse: SeaTalkng / NMEA 2000

GPS-Informationen:
Positionsgenauigkeit: Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit
Geodätisches Datum: WGS-84 (Alternativen können am Gerät ausgewählt werden)
Kanäle: Mehrere – gleichzeitiges Verfolgen von bis zu 28 Satelliten
Antenne: Intern – Keramik-Chip ist nahe der Geräteoberseite angebracht
GNSS-Kompatibilität: GPS, GLONASS, Beidou
SBAS-Kompatibilität: EGNOS, GAGAN, MSAS, QZSS, WAAS
Signalerfassung: Automatisch
Almanach-Aktualisierung: Automatisch
IC-Empfindlichkeit des Empfängers: 165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart)
Betriebsfrequenz: 1574 MHz bis 1605 MHz
Kaltstart: < 2 Minuten
